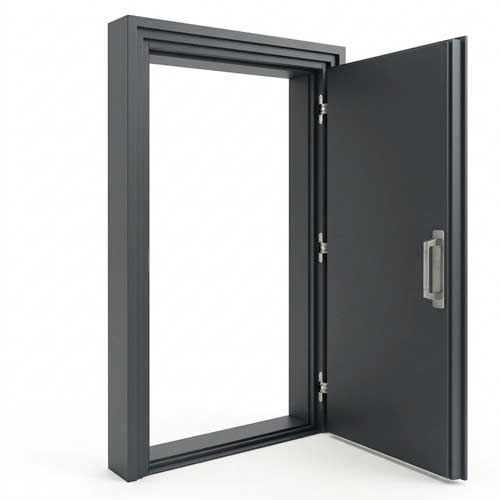

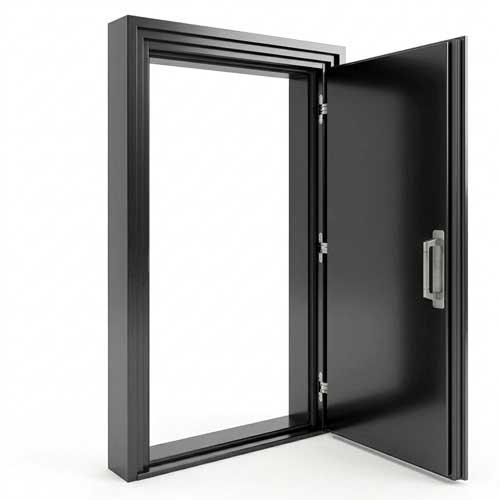

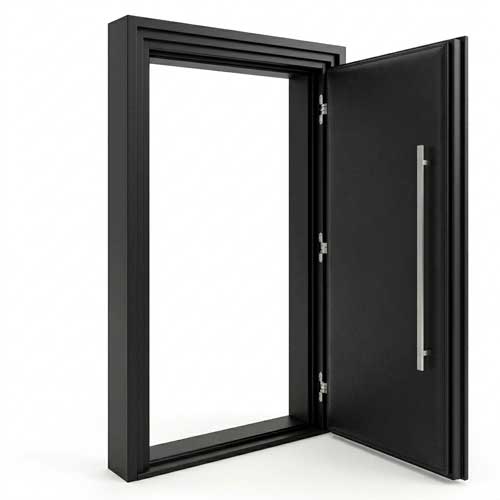

درب تمام‌آکوستیک AVA-ACD-۴۵

Acoustic Calibrated Door System (Rw=45 dB)

۱. معرفی محصول

سامانه درب تمام‌آکوستیک آوانالایز مدل AVA-ACD-45 یک سازه مهندسی‌شده با افت صوتی وزن‌یافته Rw​≥45 dB (مطابق با استانداردهای بین‌المللی ISO 10140-2 و ISO 717-1) است. این درب بر پایه اصل فیزیکی «جرم–فنر–جرم» و فناوری میراسازی لایه مقید (Constrained Layer Damping – CLD) طراحی شده تا علاوه بر رعایت قانون جرم، افت بحرانی فرکانس انطباق را به‌طور کامل خنثی کند.

در پروژه‌های استودیویی و آزمایشگاهی، درب‌ها معمولاً ضعیف‌ترین گلوگاه نشت صوت (Acoustic Flanking) هستند. سیستم درب AVA-ACD-45  با بهره‌گیری از چهارچوب کاملا صلب، درزبندهای پیرامونی دوبل الاستومری، هوابندی سه‌مرحله‌ای و قفل‌های تراکمی بادامکی، مقاومت آکوستیکی یکپارچه‌ای هم‌تراز با جداره‌های تخصصی فراهم می‌سازد.

۲. کاربردها

• استودیوهای ضبط صدا، موسیقی و تولید محتوای مجازی (Virtual Production)
• اتاق‌های فرمان، کنترل و مانیتورینگ صوت (Control Rooms / Master Control)
• اتاق‌های کنفرانس دیپلماتیک و فضاهای مذاکرات محرمانه و مدیریتی (Secure Meeting Rooms)
• کابین‌ها و آزمایشگاه‌های تخصصی شنوایی‌سنجی (Audiometric Booths)
• سالن‌های سینمای خانگی و بلک‌باکس‌های حرفه‌ای
• اتاق های نیاز به امنیت صوتی بالا

۳. ویژگی‌های شاخص فنی

• شاخص انتقال صوت: افت صوتی Rw​=45 dB و شاخص STC 45.
• ساختار ساندویچی CLD: لایه‌نشانی غشای پلیمری سنگین ویسکوالاستیک (MLV) بین صفحات پیرامونی جهت استهلاک ارتعاشات خمشی لنگه.
• هوابندی سه‌مرحله‌ای (Triple Sealing System): بهره‌گیری از دو ردیف گسکت هوابندی لوله‌ای EPDM روی پله‌های چهارچوب و یک ردیف گسکت فشاری روی لبه لنگه.
• لبه پله‌ای دوگانه (Double Rebated Profile): طراحی دندانه‌دار لبه لنگه جهت حذف مسیر مستقیم نشت هوابرد و استقرار بی‌نقص روی درزبندها.
• یراق‌آلات باربر تخصصی: مجهز به لولاهای ضدسایش سخت‌کاری‌شده بلبرینگی با قابلیت رگلاژ سه‌بعدی و دستگیره اهرمی تراکمی جهت اعمال فشار پیوسته به لاستیک‌های آب‌بندی.

۴. آناتومی و متریال ساختار

• درب:
  • ضخامت نهایی: بیش از $80\text{ mm}$
  • پوسته‌های خارجی: پانل‌های متراکم تخته چند لایی در هر طرف (قابلیت سفارش با رویه کاملا چوبی و ورق فولادی نورد سرد در نسخه‌های صنعتی).
  • لایه ویسکوالاستیک: غشای پلیمری الاستومری.
  • هسته جاذب داخلی: جاذب هیدروفوبیک.
  • هسته سخت داخلی: ورق فولادی نورد سرد.
• چهارچوب:

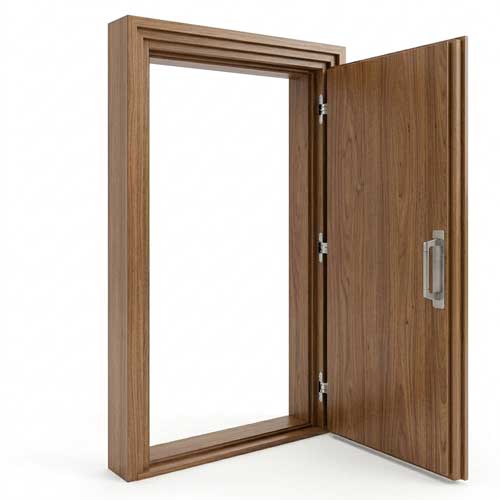

  • چهارچوب این مدل در جنس های مختلف چوب و فلز بر اساس سفارش مشتری طراحی و ساخته می شود.
  • دارای نشیمنگاه اختصاصی برای گسکت‌های الاستومری و امکان طراحی سازگار با تزریق ملات ماسه-سیمان متراکم (Backfilling).
• سیستم هوابندی کف:
  • تیپ A (پیش‌فرض/حداکثر راندمان): آستانه برآمده پله‌دار با گسکت فشاری پیوسته.
  • تیپ B (بدون پاگیر): درزبند مکانیکی اتوماتیک کف (Heavy-Duty Drop Seal) با تیغه آلومینیومی و لاستیک سیلیکونی دوبل جهنده.

۵. گزینه‌های سفارشی‌سازی

• دریچه دید آکوستیک (Vision Panel): شیشه سه‌جداره نامتقارن لمینت آکوستیک مجهز به فریم جاذب ارتعاش الاستومری.
• فینیش نهایی:
  • رنگ‌های پوششی تخصصی کد RAL (مات، سمباده‌ای، بافت‌دار).
  • پوشش چرم آکوستیک لمسه‌دوزی‌شده.
• کنترل تردد: قابلیت یکپارچه‌سازی با سیستم‌های قفل مگنتی پرقدرت و کنترل دسترسی هوشمند (Access Control).

۶. الزامات و نکات مهندسی نصب

1. جدار پیرامونی: برای جلوگیری از ایجاد پدیده Flanking Transmission، دیوار محل نصب باید حداقل دارای شاخص افت صوتی Rw≥50 باشد.
2. تزریق پشت فریم (Grouting): فضای خالی بین چهارچوب فولادی و دیوار سازه‌ای باید در حین نصب به‌صورت کامل با ملات ماسه-سیمان متراکم یا فوم الاستومری سنگین پر شود.
3. تراز آستانه کف: در صورت استفاده از تیپ مجهز به درزبند جهنده اتوماتیک (Drop Seal)، تراز بودن کف با تلورانس حداکثر $\pm 1\text{میلی متر}$ الزامی است.

۷. اطلاعات سفارش و زمان‌بندی

• نحوه سفارش: محصول کاملاً به‌صورت سفارشی (Make-to-Order) بر اساس ابعاد دقیق دهانه معماری و جهت بازشو ساخته می‌شود.
• مدت زمان آماده‌سازی: حداقل ۷ الی ۱۰ روز کاری پس از تایید نقشه‌های فنی شاسی‌کشی و نمونه رنگ/روکش.
