نرم‌افزار طراحی مبدل (ترانسدیوسر) بلندگو

نرم‌افزار طراحی مبدل یا ترانسدیوسر بلندگو

در این مقاله به بررسی دو نرم‌افزار طراحی ترانسدیوسر بلندگو می پردازیم و راهنمای کاملی از انتخاب بین LOUDSOFT و COMSOL خواهیم داشت.

طراحی و توسعه ترانسدیوسرها—قطعه‌هایی که انرژی الکتریکی را به صوت تبدیل می‌کنند—سال‌هاست به نقطه‌ای رسیده که بدون شبیه‌سازی‌های دقیق، دیگر تقریباً غیرممکن است. طراحان بلندگو امروز وابسته به مدل‌سازی، پیش‌بینی رفتار سازه، تحلیل سیستم مغناطیسی و بررسی الگوهای انتشار صوت هستند؛ کاری که نسل‌های قبلی با ساخت ده‌ها نمونه اولیه انجام می‌دادند.

اما حالا با دو ابزار قدرتمند مواجهیم: LOUDSOFT و COMSOL.
هر کدام مزایای خاص خود را دارند و انتخاب اشتباه می‌تواند هزینه، زمان و حتی کیفیت خروجی پروژه را به‌طور چشمگیری تحت تأثیر قرار دهد.

در ادامه، با یک رویکرد کاملاً آموزشی و کاربردی، بررسی می‌کنیم که این دو نرم‌افزار دقیقاً چه تفاوت‌هایی دارند، چه نوع مهندسی‌ای را پوشش می‌دهند و یک طراح بلندگو در شرایط واقعی باید کدام را انتخاب کند.

فهرست مطالب

1. مقدمه
2. چرا شبیه‌سازی در طراحی ترانسدیوسر ضروری است؟
3. معرفی LOUDSOFT
4. معرفی COMSOL
5. مقایسه معماری و ماهیت دو نرم‌افزار
6. مقایسه جریان کاری (Workflow)
7. تحلیل سرعت، دقت، سادگی و قابلیت توسعه
8. چه کسی باید LOUDSOFT انتخاب کند؟
9. چه کسی باید COMSOL انتخاب کند؟
10. آیا استفاده همزمان از هر دو منطقی است؟
11. سناریوهای واقعی انتخاب نرم‌افزار
12. جمع‌بندی

۱. مقدمه

در ۲۰ سال گذشته، روند طراحی بلندگو مسیری کاملاً متفاوت از گذشته را طی کرده است. روزگاری ساخت ۱۰ تا ۲۰ نمونه اولیه برای رسیدن به طراحی مناسب امری طبیعی بود. اما با رشد روش‌های تحلیلی، مدل‌سازی چندفیزیک (Multiphysics) و نرم‌افزارهای FEA، ذهنیت طراحان بلندگو متحول شد:

• دیگر لازم نیست با آزمون و خطا به جواب برسند.
• رفتار ترانسدیوسر قبل از ساخت کاملاً قابل پیش‌بینی است.
• رفتار دینامیک، پاسخ فرکانسی، اعوجاج، رفتار غیرخطی و حتی خرابی‌ها قابل مدل‌سازی است.

در چنین فضایی، LOUDSOFT و COMSOL دو مسیر متفاوت اما مکمل را ارائه می‌دهند.

---

پیشنهاد ویژه:

« اولین و کاملترین دوره آموزشی نرم افزار اودئون ODEON برای طراحی آکوستیک »

ثبت نام دوره آموزشی نرم افزار اودئون ODEON

---

۲. چرا شبیه‌سازی در طراحی ترانسدیوسر ضروری است؟

سه دلیل اصلی وجود دارد:

۱. کاهش دفعات نمونه‌سازی و هزینه‌ها

هر نمونه فیزیکی از یک بلندگو می‌تواند صدها دلار هزینه داشته باشد. شبیه‌سازی دقیق می‌تواند این تعداد را به یک‌سوم یا حتی کمتر کاهش دهد.

۲. پیش‌بینی رفتار غیرخطی

ترانسدیوسرها به‌جای رفتار خطی، معمولاً تحت اثر:

• الاستیسیته غیرخطی
• تغییرات BL(x)
• تغییرات Le(x)
• افزایش حرارت سیم‌پیچ
• محدودیت‌های مکانیکی

رفتاری پیچیده دارند که بدون مدل‌سازی دقیق قابل مشاهده نیست.

۳. شناسایی بهینه‌ترین مسیر طراحی

در بسیاری از موارد، کوچک‌ترین تغییر در شکل دیافراگم یا کانتور گردبرگ، چند دسی‌بل تفاوت ایجاد می‌کند.
این تغییرات با شبیه‌سازی قابل آزمودن هستند.

---

پیشنهاد ویژه:

دوره آموزش ماژول آکوستیک ساختمانی نرم افزار کامسول

ثبت نام دوره آموزشی نرم افزار کامسول

---

۳. LOUDSOFT — نرم‌افزار تخصصی طراحی ترانسدیوسر

ماهیت و فلسفه LOUDSOFT

LOUDSOFT مجموعه‌ای از نرم‌افزارهای تخصصی برای طراحی قطعات مختلف بلندگو است. هر بخش نرم‌افزار فقط یک کار را انجام می‌دهد و همان را به بهترین شکل اجرا می کند.

این نگاه باعث شده LOUDSOFT تبدیل شود به یک ابزار سریع، ساده و بسیار مؤثر برای:

• طراحی باکس
• طراحی موتور (مگنت سیستم)
• طراحی دیافراگم
• طراحی سراسری
• تحلیل جهتی و SPL
• محاسبه رفتار غیرخطی سوسپانسیون

نرم‌افزارهای اصلی LOUDSOFT

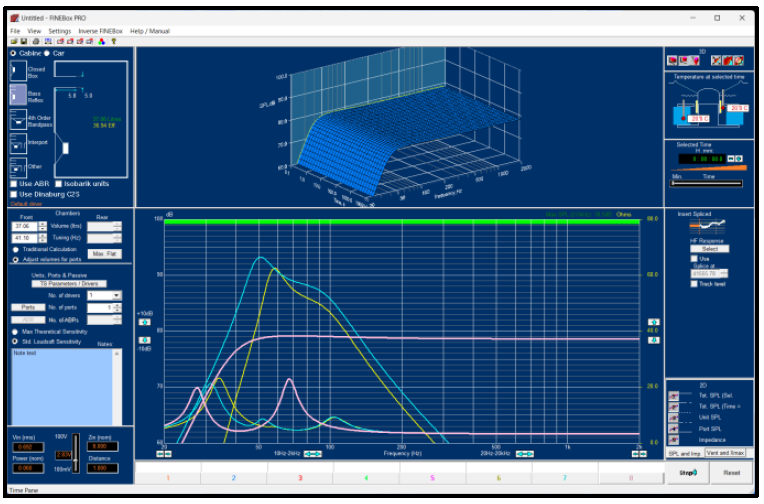

1. FINE Box – طراحی باکس و استخراج پارامترهای مناسب

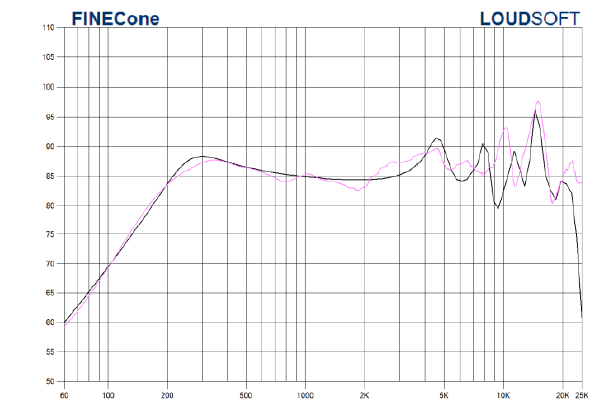

2. FINE Cone – تحلیل ورق، دیافراگم، رزونانس‌ها و رفتار آکوستیکی
3. FINE Motor – تحلیل موتور و محاسبه BL(x)، Le(x)، رینگ‌ها
4. FINE Suspension – تحلیل غیرخطی Spider و Surround

ویژگی‌های کلیدی

• بسیار سریع
• نیازی به مش‌سازی و Boundary Condition ندارد
• آموزش‌پذیری کوتاه
• ابزارهای بهینه‌سازی حرفه‌ای
• کاملاً تخصصی برای طراحان بلندگو

از طرفی، LOUDSOFT محدودیت‌هایی هم دارد:

• فقط برای ترانسدیوسر است
• برای شبیه‌سازی‌های عمیق چندفیزیکی مناسب نیست
• آزادی کامل هندسی ندارد

---

۴. COMSOL — شبیه‌سازی تمام‌عیار چندفیزیک

COMSOL یک پلتفرم جامع برای شبیه‌سازی فیزیک و مهندسی است که فقط محدود به آکوستیک نیست:

• الکترومغناطیس
• مکانیک
• حرارت
• جریان
• FEA سازه
• بهینه‌سازی
• هندسه‌های کاملاً آزاد

در طراحی ترانسدیوسر، COMSOL چه قابلیت‌هایی دارد؟

• شبیه‌سازی FEM کاملا دو بعدی و سه بعدی ۲D و ۳D
• بررسی ساختار مکانیکی دیافراگم و کویل
• طراحی دقیق موتور در AC/DC
• طراحی آکوستیک به همراه انتشار
• محاسبه SPL@1m، Polar، Balloon Plot
• مدل‌سازی غیرخطی (در صورت نیاز)
• ساخت مش‌های بسیار پیچیده

مزایا

• دقت بسیار بالا
• آزادی کامل در انتخاب فیزیک
• مناسب طراحی بلندگوهای خاص
• امکان طراحی Waveguide و Horn
• مناسب محاسبات بسیار پیچیده

معایب

• یادگیری دشوار
• زمان شبیه‌سازی بالا
• ساخت مدل نیازمند تجربه تخصصی
• نیاز به مش‌سازی دقیق

---

۵. مقایسه معماری دو نرم‌افزار

موضوع	LOUDSOFT	COMSOL
نوع نرم‌افزار	تخصصی ترانسدیوسر	عمومی چندفیزیک
سرعت	بسیار بالا	متوسط تا زیاد
دقت	خوب	بسیار بالا
نیاز به مش	ندارد	دارد
یادگیری	بسیار آسان	سخت
آزادی هندسی	محدود	نامحدود
مناسب برای	درایورهای استاندارد	طراحی‌های پیچیده و خاص
هزینه	نسبتاً کم	بسیار زیاد

---

۶. مقایسه جریان کاری (Workflow)

در LOUDSOFT

1. Start → FINEBox → تعیین TSP هدف
2. FINECone → شکل دیافراگم + فرکانس + بهینه‌سازی
3. FINEMotor → BL(x) + Le(x) + رینگ‌ها
4. FINESuspension → Spider و Surround
5. تطبیق نتایج و خروجی نهایی

کاملاً سرعت‌محور و مناسب شروع پروژه.

در COMSOL

1. انتخاب فیزیک (Acoustics + Mechanical + AC/DC)
2. ساخت یا ایمپورت هندسه
3. تعیین مواد
4. Boundary Conditions کامل
5. Meshing دقیق
6. حل چندفیزیکی
7. تحلیل خروجی (SPL, Polar, Displacement, Velocity, Force…)

کاملاً عمق‌محور و مناسب پروژه‌های پیچیده.

---

۷. تحلیل معیارهای کلیدی انتخاب

۱) سرعت

• LOUDSOFT برنده مطلق است.
• COMSOL برای یک مدل دقیق گاهی ۱۰–۴۵ دقیقه زمان می‌برد.

۲) دقت

• COMSOL در طراحی دقیق، FEM سه‌بعدی و مدل‌سازی امواج فراتر از LOUDSOFT است.
• LOUDSOFT برای تحلیل اولیه و Tuning عالی است.

۳) سادگی کار

• LOUDSOFT برای هر مهندس آکوستیک قابل یادگیری سریع است.
• COMSOL نیازمند آموزش جدی است.

۴) قابلیت توسعه

• COMSOL تقریباً نامحدود است.
• LOUDSOFT محدود به کاربردهای ترانسدیوسر.

---

۸. چه کسی باید LOUDSOFT انتخاب کند؟

اگر شما:

• درایورهای استاندارد طراحی می‌کنید
• نیاز به سرعت بالا دارید
• خروجی اولیه برای مشتری لازم دارید
• پروژه تولیدی (Mass Production) دارید
• مهندسی خطی و نیمه‌غیرخطی کافی است
• تیم کوچک دارید

پس LOUDSOFT انتخاب واقعاً منطقی است.

---

۹. چه کسی باید COMSOL انتخاب کند؟

اگر شما:

• می‌خواهید رفتارهای چندفیزیک را دقیق بررسی کنید
• به طراحی Waveguide، Horn، AMT، Ribbon و طرح‌های خاص نیاز دارید
• پروژه‌های High-End دارید
• هندسه‌های غیرمتعارف می‌سازید
• بخشی از تحقیق دانشگاهی یا R&D پیشرفته هستید
• به دقت بسیار بالا نیاز دارید

COMSOL انتخاب درست است.

---

۱۰. آیا بهترین حالت، استفاده همزمان از هر دو است؟

بله
و این دقیقاً همان روشی است که بسیاری از طراحان حرفه‌ای به کار می‌برند:

مرحله ۱ — LOUDSOFT

• پیدا کردن شکل مناسب Cone
• پیدا کردن TSP
• طراحی اولیه موتور
• بررسی سریع پاسخ فرکانسی

مرحله ۲ — COMSOL

• گرفتن هندسه خروجی LOUDSOFT
• شبیه‌سازی دقیق در 3D
• بررسی Polar و رفتار غیرخطی
• بررسی اثر حرارت، جریان هوا، رزونانس‌های موضعی

این ترکیب، هم سرعت دارد، هم دقت.

---

۱۱. سناریوهای واقعی انتخاب نرم‌افزار

سناریو ۱: طراحی یک ووفر ۶.۵ اینچ برای تولید انبوه

→ LOUDSOFT کافی است.

سناریو ۲: طراحی یک توییتر AMT بسیار خاص

→ COMSOL ضروری است.

سناریو ۳: طراحی اولیه یک سری درایور برای مشتری

→ LOUDSOFT سریع‌ترین راهکار است.

سناریو ۴: بهینه‌سازی شکل Cone و Dustcap

→ LOUDSOFT + Optimizer بهترین انتخاب است.

سناریو ۵: طراحی موج‌بر (Waveguide) یا هورن

→ COMSOL بدون جایگزین است.

سناریو ۶: بررسی رفتار Spider در Excursion بالا

→ FINESuspension بسیار دقیق است و کافی.

سناریو ۷: بررسی میدان مغناطیسی در ساختار پیچیده

→ COMSOL AC/DC بهترین انتخاب است.

---

پیشنهاد ویژه:

« اولین و کاملترین دوره آموزشی نرم افزار اودئون ODEON برای طراحی آکوستیک »

ثبت نام دوره آموزشی نرم افزار اودئون ODEON

---

۱۲. جمع‌بندی نهایی

انتخاب بین LOUDSOFT و COMSOL به نوع پروژه، زمان، بودجه و عمق مورد نیاز طراح بستگی دارد.
هیچ‌کدام جای دیگری را کاملاً پر نمی‌کند، بلکه هرکدام برای هدفی ساخته شده‌اند:

LOUDSOFT برای سرعت، سادگی و طراحی هدفمند ترانسدیوسر ایده‌آل است.

COMSOL برای شبیه‌سازی‌های دقیق، پیچیده و چندفیزیک انتخاب حرفه‌ای‌هاست.

اگر پروژه معمولی و استاندارد است:
→ LOUDSOFT کافی است.

اگر پروژه پیچیده، خاص یا R&D است:
→ COMSOL ضروری است.

اگر بهترین نتیجه را می‌خواهید:
→ ترکیب هر دو، راه حرفه‌ای‌هاست.

---
