در سالهای اخیر، رقابت در طراحی سیستمهای بازدهبالای فرکانس پایین شدت بیشتری گرفته است. شرکتهایی مانند Danley، Bose، JBL و حتی پروژههای DIY بارها نشان دادهاند که موجبرهای کانالی (Wave-Columns) هنوز ظرفیتهای جدیدی برای ارتقا دارند.
در همین مسیر، پتنت جدیدی که توسط Dolby Laboratories ثبت شده، معماری کاملاً متفاوتی از یک بلندگوی دودرایور با دو کانال موجی متقاطع (Cross-Coupled Dual Wave-Columns) ارائه میدهد؛ ساختاری که تلاش میکند محدودیتهای طراحیهای Tapped Horn و Transmission Line را برطرف کرده و پاسخ فرکانسی یکنواختتر، بازده بالاتر و اعوجاج کمتر را فراهم کند.
این مقاله یک تحلیل تخصصی آکوستیکی از این پتنت ارائه میدهد؛ مقایسهای با طرحهای تاریخی مانند Tapped Horn دانلی، «Transflex» جنسن، نسلهای پیشین Bose Acoustic Wave، طرحهای هیوژز و حتی نسخههای DIY. هدف این است که ببینیم این طراحی جدید دقیقاً چه مسئلهای را حل میکند و چرا میتواند در دسته موجستونها یک گام رو به جلو باشد.
این پتنت یک جعبه بلندگو با دو درایور و دو موجستون با تنها یک خروجی در هر ستون را توصیف میکند. نکته اصلی طراحی این است که:

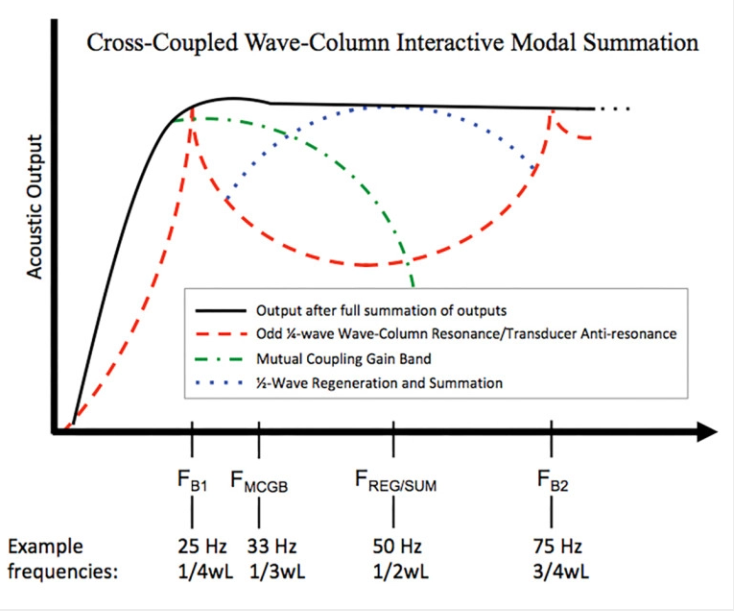

این اتصال متقاطع باعث ایجاد چند پدیده مهم آکوستیکی میشود:
در این فرکانس، جابجایی دیافراگم به حداقل رسیده و بازده خروجی به حداکثر میرسد.
در این نقطه:
در فرکانس ۱/۳ طول موج، دهانه هر دو کانال به صورت متقابل تقویتکننده عمل میکنند.
در نتیجه، خروجی در محدودهای که معمولاً بیشترین جابهجایی دیافراگم رخ میدهد، افزایش یافته و دیستورشن کاهش مییابد.
« اولین و کاملترین دوره آموزشی نرم افزار اودئون ODEON برای طراحی آکوستیک »
ثبت نام دوره آموزشی نرم افزار اودئون ODEON
سال ۲۰۰۷، تام دانلی با معرفی Tapped Horn جهش بزرگی ایجاد کرد. در Tapped Horn:
اما محدودیتهای مشخصی در این معماری وجود دارد:
وقتی فاصله خروجی جلو و عقب درایور برابر یک طول موج میشود، فازها ۱۸۰° مخالف شده و یک افت عمیق در پاسخ ایجاد میشود.
این افت معمولاً پهنای باند مؤثر را به حدود دو اکتاو محدود میکند.
به علت خمکردن مسیر موجستون:
بهوجود میآید.
هر خم میتواند ۱.۵ تا ۲.۵ دسیبل اتلاف ایجاد کند.
در طراحی Cross-Coupled Dolby، کانالها کاملاً مستقیم هستند؛ بنابراین:
این بخش دقیقاً نقطهای است که این پتنت را نسبت به تمام موجستونهای پیشین متمایز میکند.
این معماری دوکاناله و دودرایوره امکان کنترلهایی را فراهم میکند که در سیستمهای مرسوم وجود ندارد:
این یعنی مهندس طراح میتواند سیستم را بهصورت هدفمند برای:
بهینه کند.
بزرگترین محدودیت این معماری طول زیاد سیستم است.
بهعنوان مثال:

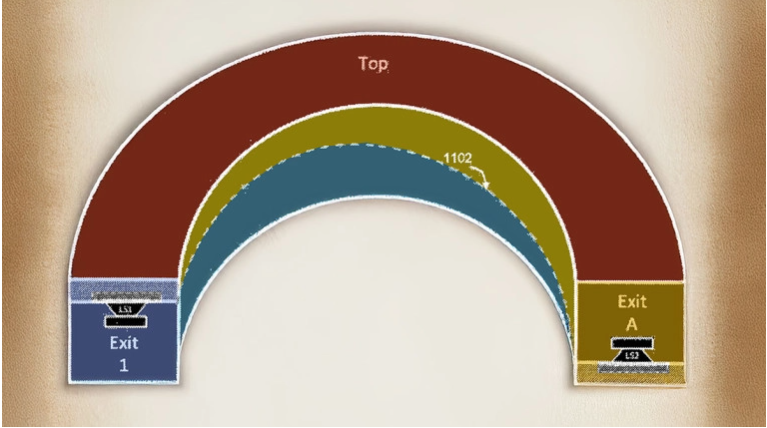

این موضوع استفاده در محیطهای خانگی را محدود میکند، هرچند راهحلهایی مثل ساختار حلقهای/نعل اسبی (Curved Horseshoe) نیز در پتنت پیشنهاد شده است.
دوره آموزش ماژول آکوستیک ساختمانی نرم افزار کامسول
ثبت نام دوره آموزشی نرم افزار کامسول
قرارگیری زیر پرده نمایش با سطح مقطع کم ولی طول زیاد.
امکان طراحی در قالب لولههای سبک با دیواره نازک (مشابه Bose Cannon اما کارآمدتر).
دو دستگاه در دو دیوار مختلف، منجر به چهار منبع مجزا و کنترل مودهای اتاق.
پتنت Dolby یک رویکرد کاملاً تازه برای طراحی Wave-Column ارائه میدهد. در این معماری:
اگرچه چالش طول زیاد همچنان باقی است، اما در فضاهایی که امکان نصب وجود دارد، این طراحی میتواند یکی از کارآمدترین معماریهای موجستونی در دنیای مدرن سابووفرها باشد.
برای مطالعه کامل این مطلب می توانید به لینک این پتنت در زیر مراجعه نمایید:
Multi-driver loudspeaker with cross-coupled dual wave-columns
